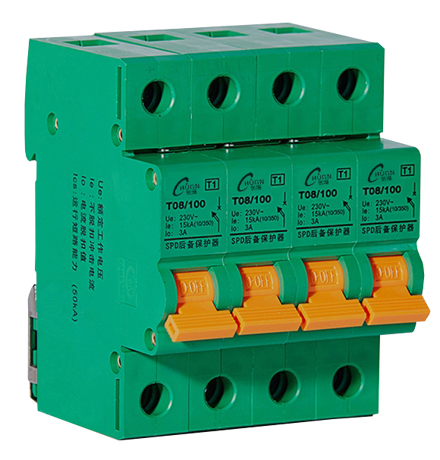

CGNU-T08/100 SPD后備保護器
|
◆ 產品說明: |
SPD符合GB188802.1/IEC61643-1。
|
◆ 選型訂貨: |
|
后背保護器選型、訂貨 |
|||||
|
|
保護級別 |
limp In |
寬度尺寸W |
訂貨代號 |
電氣符號 |
|
T08/100 |
T1 |
≤25KA（10/350μs） |
36mm |
4110100004 |
 |
|
≤15KA（10/350μs） |
18mm |
4110100003 |
|||
|
T08/80 |
T2 |
≤60KA（8/20μs） |
18mm |
4110100002 |
|
|
T08/60 |
T2/T3 |
≤20KA（8/20μs） |
18mm |
4110100001 | |
|
◆ 主要技術參數: |
|
CGNU-T08/100 SPD后備保護器技術參數 |
|||
|
技術參數 |
T2/T3級 |
||
| 產品型號 |
T08/60 |
||
|
額定工作電壓（Ue） |
230V/400V/ac |
||
|
額定絕緣電壓（Ui） |
20V/ac |
||
|
配合SPD參數（limp、In） |
≤25kA（8/20μs） |
||
|
工頻電流脫扣值 |
3A |
||
|
工頻電流分?jǐn)啻螖?shù) |
1000 |
||
|
工頻短路電流分?jǐn)嗄芰Γ↖cs） |
6kA(默認值) |
||
|
工頻短路電流分?jǐn)嗄芰Γ↖cs） |
20kA(需標注) |
||
|
端子最大接線 |
25mm2 |
||
|
外殼保護等級 |
IP20 |
||
|
工作環境溫度 |
-25°C~60°C |
||
|
存放環境溫度 |
-40°C~75°C |
||
|
工作環境濕度 |
20%~90% |
||
|
安裝卡軌 |
EN60715（35mm） | ||
|
◆ 產品用途: |
2、對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效保護SPD因發生劣化致使SPD啟動電壓降到低于電源電壓,工頻漏電流增大，造成嚴重火災事故。
3、當SPD有雷電流通過時，這個外置脫離器不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。
|
◆ 產品特點: |
2、沖擊電流殘壓低，能與熔斷器媲美；
3、高能觸頭，使用壽命長；
4、微斷外型、體積小，方便斷電對SPD進行檢測；
5、規格全、滿足在T1、T2、T3級SPD配套；
6、35mm卡軌安裝，符合世界各地安裝需要；
|
◆ CGNU風電、煤炭行業技術參數 |
|
技術參數 |
T1級 |
T2級 |
T2/T3級 |
| 產品型號 |
T08/100F |
T08/80F |
T080/60F |
|
額定工作電壓（Ue） |
660V/690V/ac |
660V/690V/ac |
660V/690V/ac |
|
額定絕緣電壓（Ui） |
900V/ac |
900V/ac |
900V/ac |
|
用途 |
SPD防火保護 |
SPD防火保護 |
SPD防火保護 |
|
配合SPD參數（limp、In） |
≤25KA（10/350μs） |
≤60KA（8/20μs） |
≤20KA（8/20μs） |
|
工頻電流脫扣值 |
4A |
4A |
4A |
|
工頻電流分?jǐn)啻螖?shù) |
1000 |
1000 |
1000 |
|
工頻短路電流分?jǐn)嗄芰Γ↖cs） |
50kA |
35kA |
20kA |
|
端子最大接線 |
25mm2 |
25mm2 |
25mm2 |
|
外殼保護等級 |
IP20 |
IP20 |
IP20 |
|
工作環境溫度 |
-25°C~60°C |
-25°C~60°C |
-25°C~60°C |
|
存放環境溫度 |
-40°C~75°C |
-40°C~75°C |
-40°C~75°C |
|
工作環境濕度 |
20%~90% |
20%~90% |
20%~90% |
|
安裝卡軌 |
EN60715（35mm） |
EN60715（35mm） |
EN60715（35mm） |
|
備注 |
開關型SDP應使用多間隙配套 |
|
|
◆CGNU光伏發電行業技術參數：
技術參數
T1級
T2級
T2/T3級
產品型號
T08/100G
T08/80G
T08/60G
額定工作電壓（Ue）
1000V/dc
1000V/dc
1000V/dc
額定絕緣電壓（Ui）
1200V/dc
1200V/dc
1200V/dc
用途
SPD防火保護
SPD防火保護
SPD防火保護
配合SPD參數（limp、In）
≤15KA（10/350μs）
≤60KA（8/20μs）
≤20KA（8/20μs）
工頻電流脫扣值
4A
4A
4A
直流電流分?jǐn)啻螖?shù)
1000
1000
1000
直流短路電流分?jǐn)嗄芰Γ↖cs）
0.5kA
0.5kA
0.5kA
端子最大接線
25mm2
25mm2
25mm2
外殼防護等級
IP20
IP20
IP20
工作環境溫度
-25°C~60°C
-25°C~60°C
-25°C~60°C
存放環境溫度
-40°C~75°C
-40°C~75°C
-40°C~75°C
工作環境濕度
20%~90%
20%~90%
20%~90%
安裝卡軌
EN60715（35mm）
EN60715（35mm）
EN60715（35mm）
備注
開關型SPD應使用多間隙型配套
