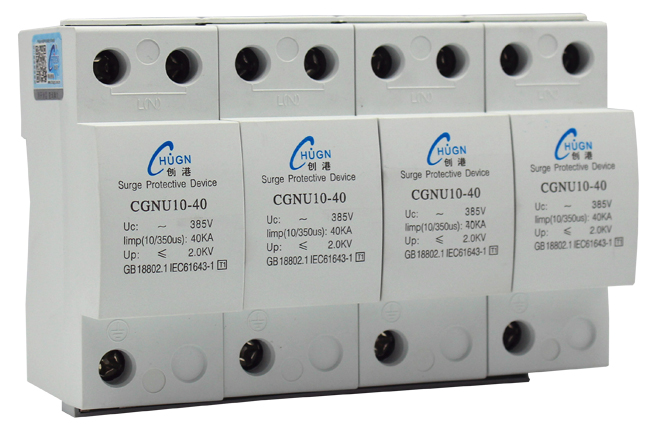

CGNU10-40電涌保護器(T1級)
◆ 產品說明: |
CGNU10-40電涌保護器(T1級)是按SPD I級分類試驗要求設計的復合式防雷器,可用于電源線路的負載設備第一、二級防護,防止低壓設備受到過壓干擾甚至直擊雷破壞,應用于防雷分區LPZ0A-2界面。開關型復合式防雷器是依據IEC61643-1和GB18802.1標準設計制造,具有很高的雷電流泄放能力,單模塊沖擊電流最大可達40KA(10/350μs)??蓮V泛應用于雷擊風險較高地區的設備系統電源第一級防雷保護,可組合后用于單/三相供電線路。

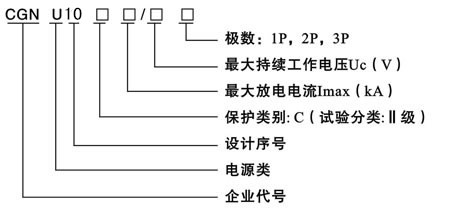

◆ 型號含義: |
◆ 主要技術參數: |
型號 | CGNU10-25 | CGNU10-40 |
依據EN 61643-11, SPD | 1級 | 1級 |
依據IEC 61643-1, SPD | Ⅰ級 | Ⅰ級 |
額定電壓(最大持續工作電壓)UC | 275V /320V/385V/440 | 275V320/385V/400 |
雷電沖擊電流 (10/350μs) Iimp | 25kA | 40kA |
電壓保護水平 Up | ≤2.0kV | ≤1.5kV |
Uc時工頻續流遮斷能力 [L-N] Ifi | 25kArms | 25kArms |
續流抑制/選擇性 | 預期續流到25kArms時,32A熔絲不跳 | 預期續流到12.5kArms時,32A熔絲不跳 |
響應時間 tA
|
≤100ns | ≤100ns |
最大后備熔絲 (L) | 315A gL/gG | 315A gL/gG |
最大后備熔絲 (L-L’) | 125A gL/gG | 125A gL/gG |
最大后備熔絲時短路耐受能力 | 25kArms | 25kArms |
工作溫度范圍 TU | -40℃ … +80℃ | -40℃ … +80℃ |
最小安裝導線截面積 | 10mm2多股線/軟線 | 10mm2多股線/軟線 |
最大安裝導線截面積 (L1,L2,L3,N,PE) | 50mm2多股線/35mm2軟線 | 50mm2多股線/35mm2軟線 |
安裝方式
|
35mm DIN軌,依據EN 50022 | 35mm DIN軌,依據EN 50022 |
外殼材料
|
紅或白色熱塑性材料, UL 94-0 | 紅或白色熱塑性材料, UL 94-0 |
防護等級
|
IP 20 | IP 20 |
◆ 功能特點: |
1:標準35mm導軌安裝,結構緊湊,雙接線端(凱文方式)。
2:配有劣化狀態指示燈(紅燈亮,防雷器故障,需及時更換)。方便安裝與維護。
3:B+C級保護,泄放能量大,殘壓低。(每線Iimp40KA Up≤ 2500V)
4:采用獨有自點火技術,無工頻續流,無漏電流,安全系數高。
5:核心部件采用抗氧化、耐電弧燒蝕、性能優異的特殊合金材料制成,抗環境能力強,使用壽命長。
◆ 外型尺寸圖: |
