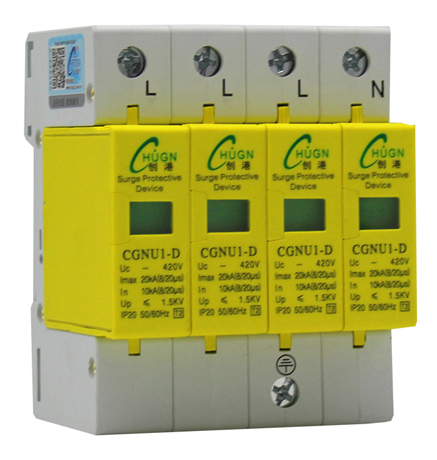

CGNU1-D/20電涌保護器(T2級)
◆ 產品說明: |
CGNU1-D系列電涌保護器(以下簡稱SPD)適用于交流50/60HZ,額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S,等供電系統(tǒng),對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1:1998-02標準的第II級電涌保護器。D類電涌保護器。
SPD具有共模(MC)和(MD)差模保護方式
SPD符合GB18802.1/IEC61643-1。
◆ 原理圖: |
◆ 主要技術參數: |
型號規(guī)格 |
CGNU1-D
|
||||||||||
極數 |
1P
|
1P+N
|
2P
|
2P+N
|
3P
|
3P+N
|
4P
|
||||
電網運行電壓Un(V) |
220/380
|
380
|
380
|
380
|
|||||||
最大持續(xù)工作電壓Uc(V) |
320/385/420
|
385/420
|
320/385/420
|
220/385
|
|||||||
電壓保護水平Up(kV)< |
1.3/1.5/1.8
|
1.8/2.0
|
1.5/1.8/2.0
|
1.0/1.8
|
|||||||
最大放電電流(8/20μs)1max(kA) |
10/20
|
||||||||||
標稱放電電流(8/20μs)In(kA) |
5/10
|
||||||||||
響應時間ns |
<25
|
||||||||||
防護等級 |
IP20
|
||||||||||
用途 |
進線三級保護
|
◆ 工作原理: |
2、SPD內置脫離器,當SPD因過熱、擊穿失效時,脫離器能自動的將其網上脫離,同時給出指示信號。正常工作時可視窗口顯示綠色,失效脫離后顯示紅色。
3、IP+N,2P+N,3P+N的SPD由1P,2P,3P的SPD+NPE零地保護模塊組成,應用與TN-S,TN-C-S等供電系統(tǒng)。
◆ 安裝: |
2、SPD每極必須設置保護一使用熔斷器或小型斷路器。
3、適用于住戶配電箱、計算機設備 、信息設備 。電子設備及控制設備前呀最近的插座箱內。
◆ 外型尺寸圖: |
