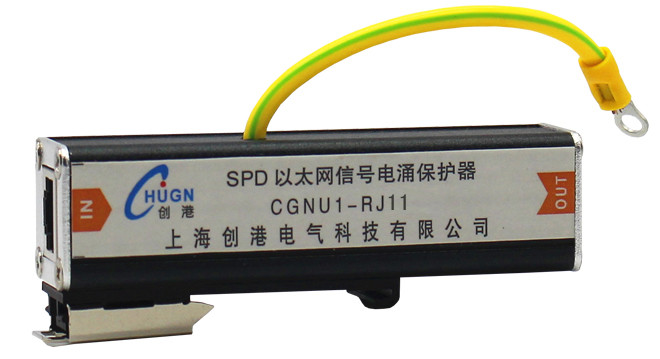

CGNU1-RJ11信號電涌保護器
|
◆ 產品說明: |
|
◆ 型號含義: |

|
◆ 主要技術參數 |
|
型號規格
|
|
電網運行電壓Un(V)
|
最大持續工作電壓Uc(V)
|
電壓保護水平Up(kV)
|
沖擊放電電流(10/350μs)Iimp(kA)
|
標稱放電電流(8/20μs)In(kA)
|
頻帶寬帶
|
插入損耗
|
保護線路
|
響應時間 | 失效機制 |
|
CGNU1-RJ11
|
AC110
|
DC110
|
DC150
|
500
|
600
|
3
|
2MHz
|
0.5db
|
3,4
|
<1
|
通訊線路對地短路或通訊線路斷開
|
|
BC110
|
2,5
|
||||||||||
|
CC110
|
2,3,4,5
|
||||||||||
|
AC48
|
DC48
|
DC48
|
200
|
3,4
|
|||||||
|
BC48
|
2,5
|
||||||||||
|
CC48
|
2,3,4,5
|
||||||||||
|
AC24
|
DC24
|
DC30
|
120
|
3,4
|
|||||||
|
BC24
|
2,5
|
||||||||||
|
CC24
|
2,3,4,5
|
||||||||||
|
CGNU1-RJ45
|
DD5
|
DC5
|
DC6
|
40
|
10MHz
|
0.3db
|
1,2,3,6
|
||||
|
ED5
|
3,4,5,6 | ||||||||||
|
DD12
|
DC12
|
DC15
|
60
|
1,2,3,6 | |||||||
|
ED12
|
3,4,5,6 | ||||||||||
|
DD24
|
DC24
|
DC30
|
120
|
1,2,3,6 | |||||||
|
ED24
|
3,4,5,6 | ||||||||||
|
DD48
|
DC48
|
DC60
|
200
|
1,2,3,6 | |||||||
|
ED48
|
3,4,5,6 |
|
◆ 主要結構與工作原理: |
|
◆ 安裝: |
2.安裝在RJ11接口,可根據用戶要求組成多極或多回路信號防雷器。PZ2交界處,連接銅導線為2.5~35mm2
|
◆ 外型尺寸圖: |
